Media Blasting &
Dry Painting Stripping Facilities
전투기(Lockheed Martin), 헬리콥터(HAI)
최첨단 기술을 갖춘 Pauli Systems사 최신 플라스틱 미디어 블라스팅 (PMB) 장비는 환경을 보호할 뿐만 아니라 원가절감을 실현합니다.
- 완전히 성숙되고 검증된 기술
- 미군, 대한민국 공군, 민항기, 전투기 제조업체의 검증 사례
- 작업자 및 관리자 모두에 안전한 시스템
- 친환경적 작업 (1대의 항공기 케미컬 작업 시, 20,000 갤런의 액체 유해 폐기물 방출)
- 재생 사용이 가능한 플라스틱 메디아
- 타 시스템 사용 대비 큰 비용 절감
Reference
Lockheed, HAI (Helenic Aerospace Industry)
PDF Download
Lockheed Martin의 사용평가서
“ Pauli Systmes의 제품은 모든 단계에서 최고 수준의 완벽한 성능을 보여주며
프로젝트는 납기 시간 및 예산에 맞춰 제공 되었으며 그 품질과 서비스가 탁월합니다.”
“David C. Rondeau Manager, International Industrial Cooperation”
PDF Download

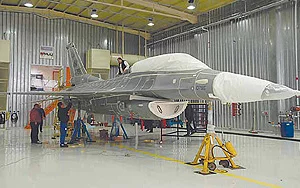

F-16 스트리핑 전

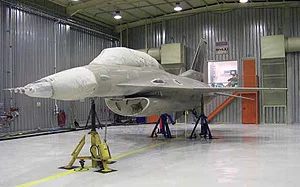

F-16 스트리핑 후
- Training approved by US Military
Pauli Systems 미디어 블라스팅 & 드라이 페인트 스트리핑 설비를 설계, 제조, 및 설치 뿐 아니라 군사 기술 지침에 따라 운영자 및 관리자를 교육합니다. 세계 최고의 장비도 숙련된 기술자의 운용과 관리 없이는 그 효과가 반감됩니다. Pauli Systems은 전세계에 설치된 모든 기기들의 운영 및 관리에 대한 교육 및 재교육 프로그램을 제공하고 있습니다. - Patented FanBlast Nozzle
Pauli Systems의 블라스팅 장비에만 사용 가능한 특허받은 Fan Blast Nozzle은 분당 작업 효율이 기존 제품 대비 2배이상 좋습니다. 스트리핑 경로에서 동일한 입자 에너지로 스트리핑이 가능합니다. - In-Floor Stripping Media Recovery
완벽하게 설계 된 공압식 메디아 이송 시스템으로 1톤의 메디아를 한 지점에 쌓아 놓아도 막히지 않을 정도로 안정적입니다 - Media Reclaim Systems
메디아의 재활용은 모든 고객사에서 생각하는 가장 중요한 부분입니다. Pauli Systems는 최고 성능의 장비로 시스템 소유자에게는 최고 수준의 Reclaim System을 제공하여 원가 절감 및 환경 보호에 장점이 있습니다.
Ram Blast Rooms
Dense Particle Separator
Dust Collector
- Cyclone : PSI의 노하우로 제작 된 싸이클론 먼지나 손상 된 메디아의 상당 부분 제거
- Magnetic Separator : 철입자 및 자성입자를 제거
- Ionizer : 입자의 응집 방지
- Vibrator Screen : 기준 메디아 사이즈보다 크거나 작은 오염 입자 제거
- DPS (Densed Particle Separator) :사이즈가 메디아 동일한 금속, 모래 등의 고비중의 오염자 제거
고비중의 오염자는 금속 모래등이며 스트리핑 시 비행기의 크랙이 갈 수 있으며 매우 위험합니다. DPS 시스템은 이러한 오염입자를 0.02% 수준까지 제거 합니다. DPS System은 Pauli Systems의 특허 받은 기술이며 전자식 제어로 습도, 온도, 등의 다양한 변수를 고려한 운전이 가능합니다 - 이 기술은 미 공군에서 이미 그 성능을 입증 받은 안정적인 기술입니다.
- 본 DPS 시스템은 무인화 된 시스템에서 작동이 가능합니다.
Reclaim System은 하기의 프로세스를 거쳐 메디아를 재사용 합니다.

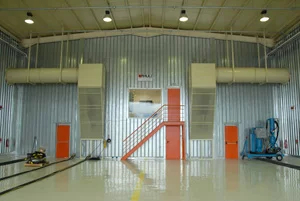

Hellenic Exhaust plenums (in white), supervisor control room window (center), blast hoses (laid out on floor, parallel to themedia recovery troughs) & portable stripping unit (blue, in therear right)

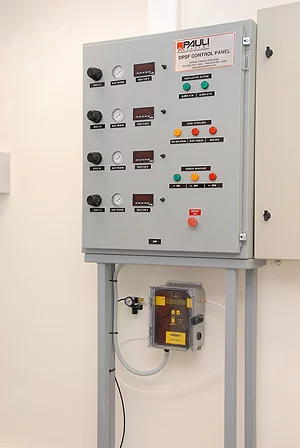

Aircraft media blasting stripping facility supervisors control process parameters (media flow rate and nozzle air pressure)
- Massive Ventilation
두 개의 대형 Pauli Systems 집진 장치는 우수한 공기 순환력으로 먼지를 제거하여 작업자의 시야를 늘 깨끗하게 지켜줍니다. 뛰어난 가시성과 도구를 통해 최대 생산 속도 및 최고 수준의 작업 환경을 제공합니다. - Excellent Lighting
밝은 라이팅과 그에 맞춰 설계된 바닥과 벽면은 작업자의 작업 효율을 높여 줍니다. - Control Room
커다란 창을 통해 행어가 내려다 보이는 콘트롤룸. 장비실과 행어가 분리된 이 위치에서 감독 담당자는 작업 진행 상황을 감독하고 모든 항공기의 엔지니어링 요구 사항에 대한 작업 매개변수 (노즐압력 및 메디아 유량)를 조정할 수 있습니다. - 장비실 (Equipment Room)
영역에는 Master Control Room, Floor recovery selector system, Reclaimed media intermediate storage system, DPS를 포함한 미디어 회수 장치, 메디아 운송 시스템, Media blasting machine 등이 있습니다. - Unique All-in-One compressor
압축 공기 시스템은 방음 처리 된 공간에 250 HP 공기 압축기, 인터쿨러 및 냉매 건조기가 하나의 패키지 안에 모두 포함 됩니다. - Pauli System Dust Collector
완벽하게 효율적이고, 경제적인 Dust Collecting 작업을 위해 Pauli System만의 독특한 자체 집진 장치가 설치 됩니다. Pauli System의 집진기는 카트리지를 제거 작업전에 완전 밀폐 포장이 가능한 유일한 장치로 작업자에게 안전하고 쉬운 작업 환경을 제공합니다.
