pauli

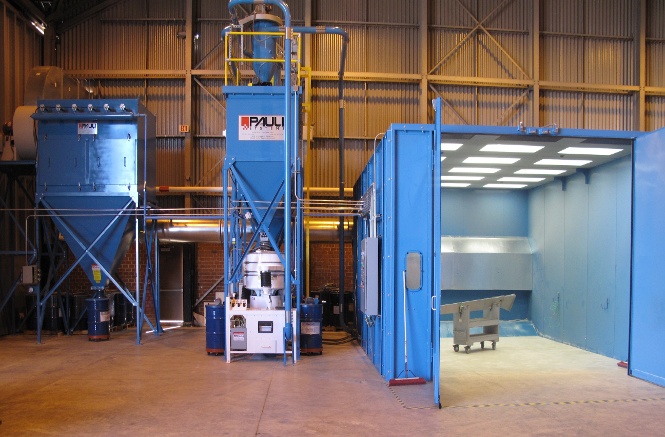

Blast Room

Abrasive Blast Room - Model: RAM Blast Room - Controlled performance with multi-media flexibility


“Boeing Company Blast Room for Stripping Aircraft Components."
Dense Particle Separator & Sweep-in Media Recovery.
Blast Size : 43cm wide x 30cm high x 55cm long

견고하고 안정적이며 혁신적인 Pauli Systems RAM (Reclaimable Abrasive Machine) 블라스트 룸은 Plastic Media 및 Starch Media의 분사, 회수, 재생에 탁월한 성능을 발휘하도록 특별히 설계되었습니다.






Description

기술

Starch & Plastic Media 와 다양한 연마재의 샌딩 작업에는 안전한 환경이 필요합니다. Chemical Stripping의 위험한 환경과는 대조적으로 안전하고 효율성이 높은 블라스팅 환경을 제공하며 주변 환경이 소음 및 먼지로 오염 될 우려가 없습니다. 충분히 밝은 조명, 충분한 환기가 가능한 공간을 제공으로, 작업자는 최적의 작업 수행이 가능하여 연마재 사용량은 최소화하고 작업의 효율적으로 최대화 합니다.

Pauli Systems의 Reclaimable Abrasive Machine (RAM ™) 은 위의 기능 외에도 아래와 같은 추가적인 기능을 제공합니다.

Pauli Systems Reclaimable Abrasive Machine (RAM ™)

• 플라스틱, Starch 메디아 뿐만 아니라 다른 연마재의 사용에도 최고의 성능을 제공
• 미디어를 회수 재사용하는 경제적인 시스템
• 뛰어난 통풍, 충분한 조명 제공과 안전을 준수하여 생산성이 향상됩니다.
• Mil-Spce를 훨씬 뛰어넘는 스펙
• Mil-Spec을 뛰어넘는 품질 보증
• Assembly, Operation, Trouble Shooting에 관련한 메뉴얼.

Function

Dry Paint Stripping

Media

Plastic Media or Starch Media



제품의 특장점

Plastic Media 와 Starch Media 사용에 최적화된 Blasting Room

맥동없이 일정한 흐름으로 메디아를 분사하는 밸브 기술, 최적의 Room Lighting, 60도의 각으로 설계된 호퍼, 다양한 사이즈의 메디아를 재생 및 회수할 수 있는 Reclaimer 이 모든 것이 장착된 RAM Series 블라스팅 룸은 최소의 시간에, 최소량의 메디아로 최고의 결과를 얻을 수 있습니다.

최대 비용 절감

Pauli Systems社의 RAM 시스템이 장착 된 Blasting Room은 미디어를 반복해서 재사용 할 수 있습니다. RAM은 공압식 컨베이어식 시스템으로 4 단계 Recovery 및 Reclaimer 프로세스 (Cyclone, Airwash, Magnetic Separator, Vibrator )를 거칩니다.
Plastic Media에서 먼지, 파편 및 오염 물질을 분리하며, DPS (Densed Particle Separator) Process로 밀도가 높은 모래, 금속 등을 제거합니다.

최적의 생산성을 위한 조명

기존 Blasting Room에서는 볼 수 없었던 1200-1500lux의 매우 밝은 실내 조명을 제공합니다. Mil Spec을 훨씬 능가하는 스펙의 조명시설은 작업자의 생산성을 최대로 높여 줍니다.

다양한 연마재의 사용이 가능

RAM Abrasive Blast Rooms은 맥동 없이 연마재 분사가 가능하도록 설계되었으며 Starch Media 및 Plastic Media 사용에 우수합니다. 이러한 기술의 적용으로 Aluminum Oxide, Glass Bead, Garnet등의 거의 모든 연마재의 사용에도 발군의 성능을 보여줍니다.

미 공군에서 검증 받은 제품

미 공군은 Plastic Media, 또는 가네트 같은 기존의 연마재를 쓰는 두가지의 Blasting Room을 적용하여 사용하고 있습니다. Pauli System사의 제품은 Mil Spec을 뛰어넘는 스펙을 적용하여 제조하였으며 300Unit이 넘는 Blasting Room을 미 공군에 설치하였습니다.

Lo-Pro Feathertouch® remote control lightens the workload

Lo-Pro Feathertouch는 당사가 개발한 연마재 Remote Control 연마재 분사 시스템으로 빠르고 편리한 작업이 가능합니다. 컴팩트 디자인은 민감하고 어려운 작업에서 최적의 성능을 발휘합니다. Lo-Pro Feathertouch를 당사가 공급하는 블라스팅 호스와 사용할 경우 최적의 효과를 낼 수 있습니다.

Auto Clean Dust Collector

설계 기준을 초과하는 70 Feet Per Minute (20.4-21.3 M3/min) 성능으로 제조합니다.

먼지는 집진기는 필터 카트리지를 통하며 제거하며, 카트리지는 Reverse Air Pulse 시스템으로 자동 제어 됩니다.

AccuFlow®- 옵션

AccuFlow 기술을 적용한 RAM Abrasive Blast Room은 업계의 모든 제품을 능가하는 높은 생산 환경을 제공합니다.
AccuFlow의 Computerized Media Control 기술은 맥동 없이 매끄럽고 반복적 인 미디어 흐름이 가능합니다.

Smart Panel

Abrasive Blast Room 외벽 부착하는 Smart Panel은 집진기 블로어, 도어 인터락, 부스터 블로어 및 실내 조명과 같은 주요 기능에 대한 모니터 장치입니다. 상태 표시등은 '켜짐'및 '꺼짐'기능을 표시합니다. 운전자의 안전을 극대화하기 위해이 패널에는 일산화탄소 정보를 표시합니다.

DPS (Densed Particle Separator) System

DPS는 밀도가 높은 입자를 메디아에서 분리 및 제거하는 DPS 기술은 미군 민항 항공기 사양에 따른 메디아 스펙을 유지합니다. 이 시스템은 모래, 금속 입자 및 기타 밀집된 파편과 같은 밀도가 높은 입자를 분리합니다.



Room Style

Full Recovery Floor Room

사용한 Plastic Media의 재사용을 위해 Recovery Floor Room이 설치됩니다. 바닥 홈통은 Pauli Systems의 설계된 순서에 따라 비웁니다. 메디아의 청소가 불필요하여 작업시간을 혁신적으로 줄일 수 있습니다.

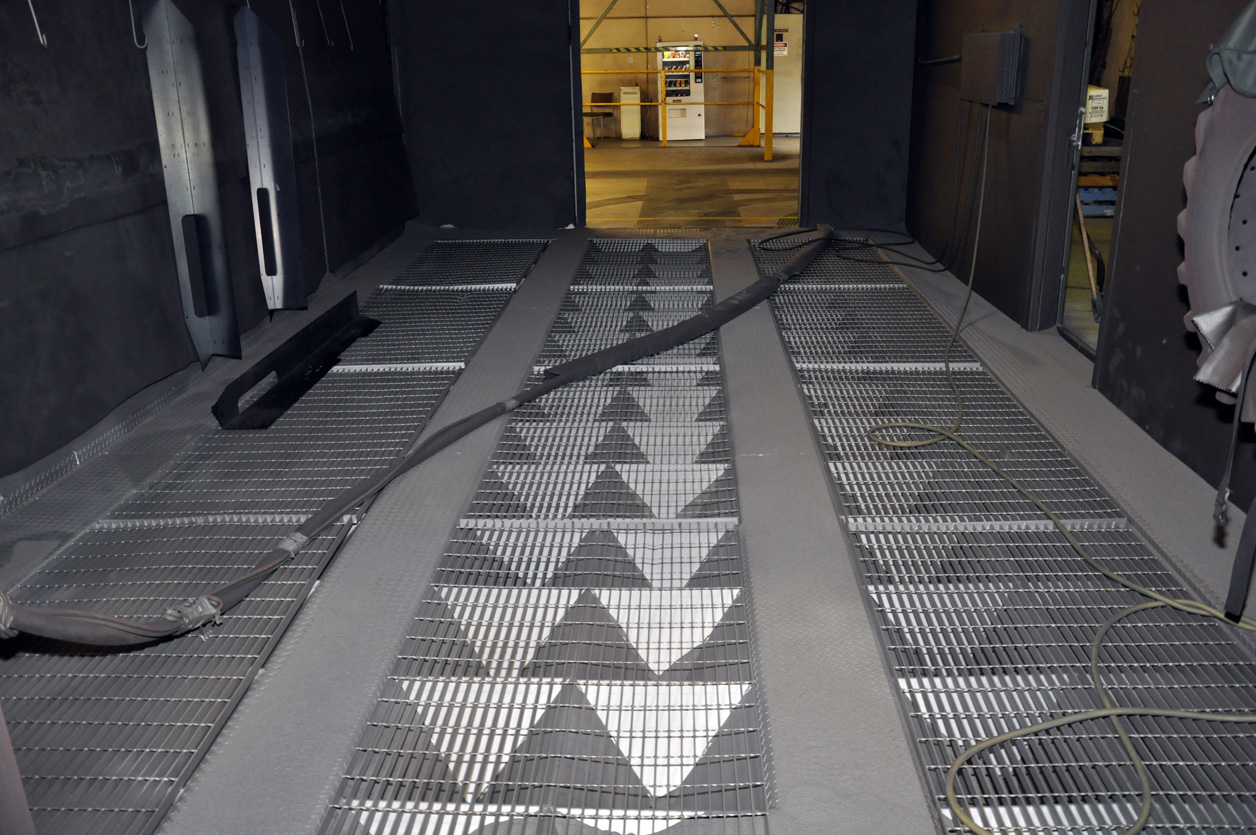

Partial Floor Room

바닥 중앙에 설치된 홈통을 사용하여 작업자가 효율적으로 미디어를 청소합니다. 사용자의 요구에 따라 모델에는 여러 개 설치도 가능합니다.

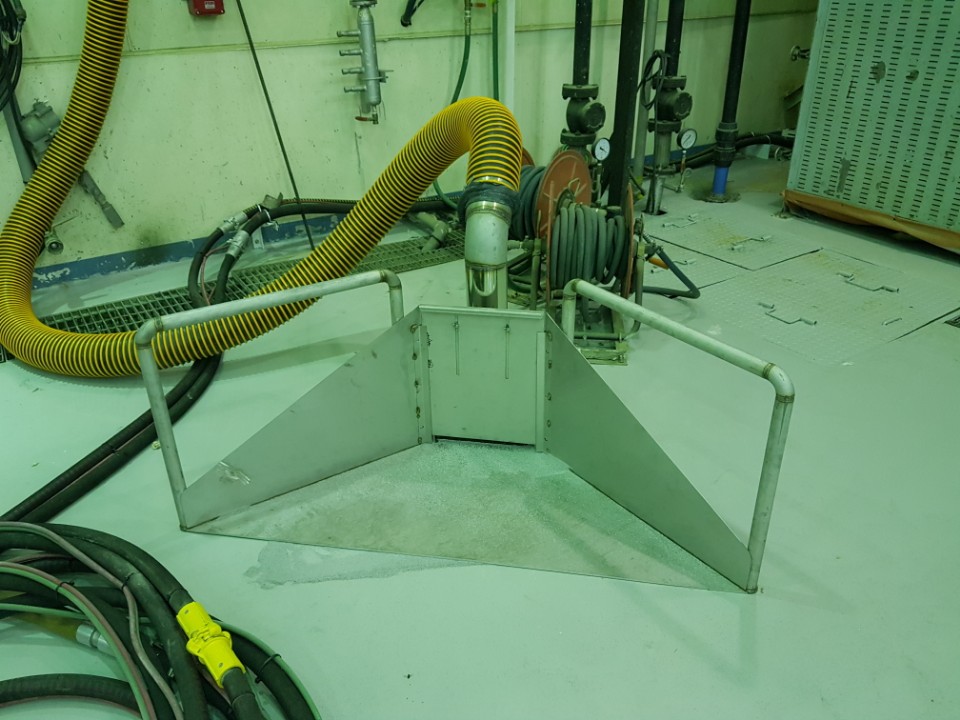

Lo Profile Hopper Room

가장 경제적이며 포터블한 시스템입니다. 설치와 분해가 간단하며, 기존의 바닥을 그대로 사용하여 간편하게 청소를 할 수 있는 혁신적인 호퍼를 사용합니다.

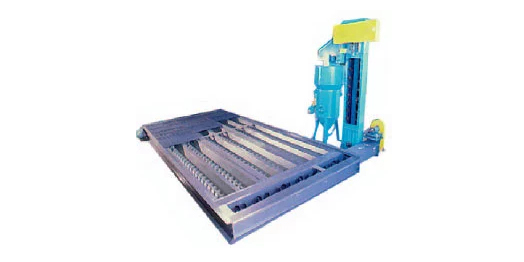

Mechanical Screw Recovery Systems

스틸그리트, 스틸쇼트, 가네트, 알루미늄옥사이드 사용 블라스팅 룸에 설치하는 시스템입니다. 블라스팅 시간 동안 재생가능 한 메디아를 분리하여 이송하며 작업자가 청소하는 시간을 획기적으로 줄여줍니다.



Blast Room 작동 원리

• 작업자는 대형의 이중문을 통해 공작물을 실내로 반입합니다.

• 호흡기가 공급되는 보호복을 착용한 작업자는 Interlock이 설정된 Blasting Room의 문을 닫습니다.

• Safety Lock을 해제 후, Feather Touch Remote Control로 작업을 시작합니다.

• 작업자는 샌딩 노즐로 코팅이나 오염 물질이 제거 하는 작업을 합니다.

• 이 과정에서 Ventilator로 실내로 연속적으로 공기를 끌어 들여 공기 중 먼지를 제거합니다.

• 작업은 충분한 조명으로 보다 쉽고 안전하게 진행이 가능합니다.

• 바닥에 떨어진 메디아는 Recovery Floor Room에 떨어지고 곧바로 컨베이어 벨트를 따라 이송 하여 사이클론 원심 분리기, 듀얼 에어워시로 먼지를 제거하고 Magnetic Separator 와 Vibrator를 지나 자성 성분과, 크고 작은 이물질을 제거합니다.

• 이 모든 과정은 전통적인 블라스팅 시스템과 유사하지만, 플라스틱메디아의 특성과 샌딩 시 높은압력을 고려하여 높은 효율의 뛰어난 장비가 사용 됩니다.



특징

RAM Blast Room에 포함된 기능

• Starch Media, Plastic Media외 모든 연마재의 사용이 가능한 블라스팅 룸.

• Standard Size : 10ft wide x 10ft high or 15ft wide x 12ft (length는 5ft 단위 설계)

• 12 gauge (2.66mm) steel wall, 14 gauge (1.90mm) ceiling

• 작업 공간과 안전하게 분리 된, 외부에서 교체 가능한 Light Fixture

• 작업물을 쉽게 넣을 수 있는 풀 사이즈 이중 문.

• 창문.

• OSHA에 승인된 도어 인터록 (도어를 블라스팅이 자동 중단)

• Ventilation Blower, Breathing Air CO level와 Blasting Generator의 인터록

• Recovery Blower와 Reclaim Blower와 Ventilation Blower의 인터록

• NIOSH 승인 된 블래스트 헬멧과 Breathing 호스

• 작업자 호흡용 에어 필터. (이산화탄소를 제거하지 않음).

• CO 모니터, 알람, 디스플레이 미터 및 제어 패널 (호흡자 보호용 3개 레벨로 상태 표시) 알름이 발생하면 블라스팅 작업은 자동 정지

• 24 CFM (680 리터) 저장 호퍼 및 압력 용기.

• 실내조명, Dust Collector, Blower등의 상태 표시 제어판

• Filtered roof air inlet.

• Pressure Vessel, Hoppe, Dust Collector 내의 메디아가 완전히 배출 될 수 있게 설계.

• 미디어 저장 호퍼의 Visual Level Indicator

• Magnetic Separator

• Fludized Bed in Lower pressure vessel for smooth Flow

• Pressure Vessel쪽 메디아 흐름의 수직 설계로 맥동 없고 일정한 메디아 배출

• 미디어 미터링 밸브의 포트를 간단하고 쉽게 청소 가능

• 솔리드 스테이트 컨트롤러로 작동되는, 펄스 청소 기능 적용 된 고성능 카트리지 Dust Collector .

• 스프링클러.

• TEFC 모터가 장착 된 고효율 Blower

• 작업자의 편의를 고려한 슈퍼 플렉스 Blasting hose

• Lo Pro Feathertouch Switch

• 5,000kg/m2의 Floor Capacity

AccuFlow Computerized Media Feed Valve

- Positive displacement metering

- High mass flow rate capability, far beyond gravity flow valves

- Controllability of 0.002 lbs./min. (1 gm./min.)

- Engineered for starch media, effective with most media because sliding friction eliminated

- Unlike auger valves, high horsepower not required

- Unlike auger, vibratory and other valves, there is no blow-by when turned off, enabling low flow range controllability

- High repeatability throughout a wide range for extremely tight process control

- Dust double sealed out of bearings, increasing operating life

- Media mass flow rate repeatability of +/- 0.2%

- +/- 0.2% mass flow setting accuracy on one machine

- +/- 0.2% specific mass flow setting accuracy on two or more machines

- Simple design for easy disassembly and reassembly

- Patented design allows sampling and mass flow calibration



옵션

- 2명의 작업자가 동시 작업 가능한 2개의 blast generators, complete with hoses, nozzles, controls and 2 sets of Operator protective gear.

- 50 Hz, 3 phase, 415 v or 380 v electrical system.

- 사용자의 요구에 맞춘 전기 시스템

- Additional 5 foot (1.5 m) standard modules for additional room length.

- Material handling equipment: work carts, hoists, turntables, overhead trolleys, etc.

- Rubber lined components for highly abrasive blast media.

- Partial Floor Recovery.

- Full Floor Recovery.

- DPS 12-P로 작업 중 유입 된 고비중 이물질의 제거.

- 사용자의 요구에 따른 블라스팅 룸 설계

- 설치 서비스

- 작업자 트레이닝 및 인증 서비스

- Dust collector platform & ladder.

- HEPA filters.

- Compressed air systems including engineering, compressors and dryers.
