V.E.S. Systems 항공·방위 장비
블라스트 캐비닛 · 도장 부스 · 분진 제거 · 공기 샤워 — 미 군용 규격 표면처리 통합 솔루션의 국내 공식 공급사
전체 제품 라인업

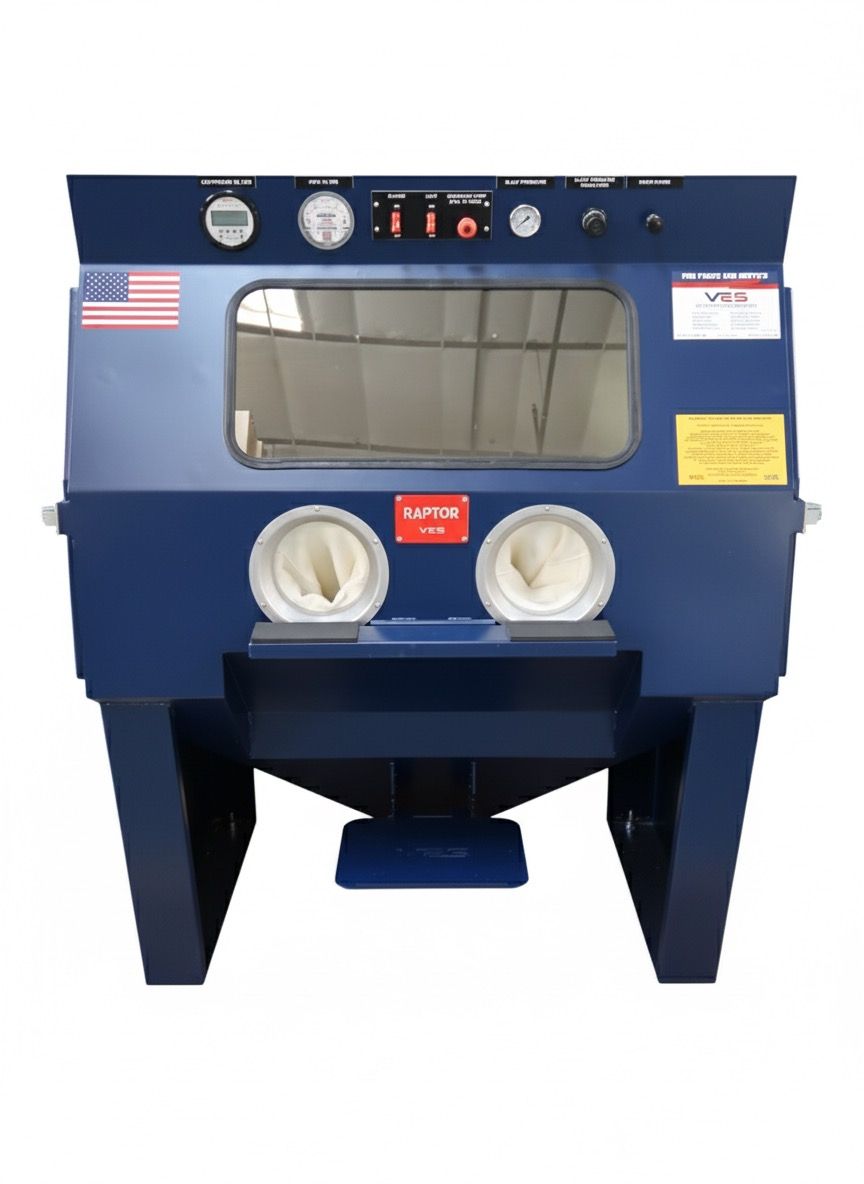

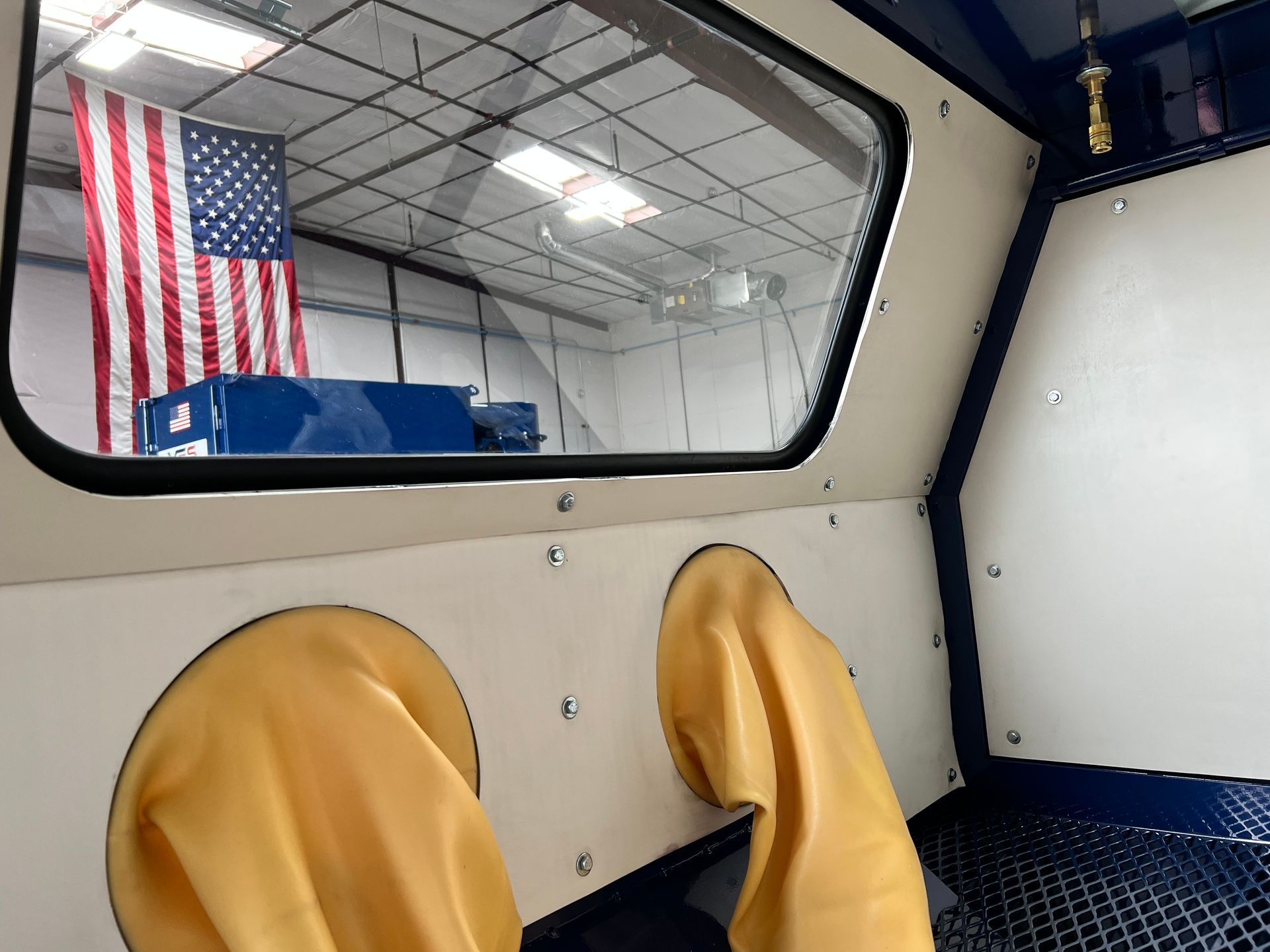

Raptor Series 블라스트 캐비닛
6가 크롬(Cr(VI)) 노출을 원천 차단하도록 설계된 고성능 블라스트 캐비닛입니다. ACGIH 환기 기준과 OSHA 규정을 초과 준수하며, 미 공군 부식 방지 참고 지침(AFCCRG)에 따른 엔지니어링 인증이 포함됩니다.
| 주요 제원 (Raptor Series-60) | |
|---|---|
| 내부 치수 | W 60" × D 48" × H 36" |
| 작업창 크기 | H 16" × W 34" |
| 출입문 | 더블도어 43"W × 30"H |
| 송풍기 | 10 HP · 1,300 CFM · 분당 22회 환기 |
| 소음 | 약 74dB (1m 거리) |
| 1차 필터 | 카트리지 3개 · 총 732 ft² · 0.5㎛에서 98.85% 효율 |
| 2차 필터 (HEPA) | Grade A HEPA · 0.3㎛에서 99.99% 효율 |
| 조명 | LED ~300 foot-candles |
- 도어 공기 퍼지 시스템(DAPS) — 도어 개방 시 분진 유출 차단
- 안전 인터락 — 도어 개방 상태에서 블라스팅 불가
- 발판(풋 트레들) 작동 · 항공기급 토글 스위치 · 비상정지
- 높이 조절 좌석(24~33") · 양손 호환 정전기방지 장갑
- Hex Buster 6가 크롬 오염 제거 제품 기본 포함

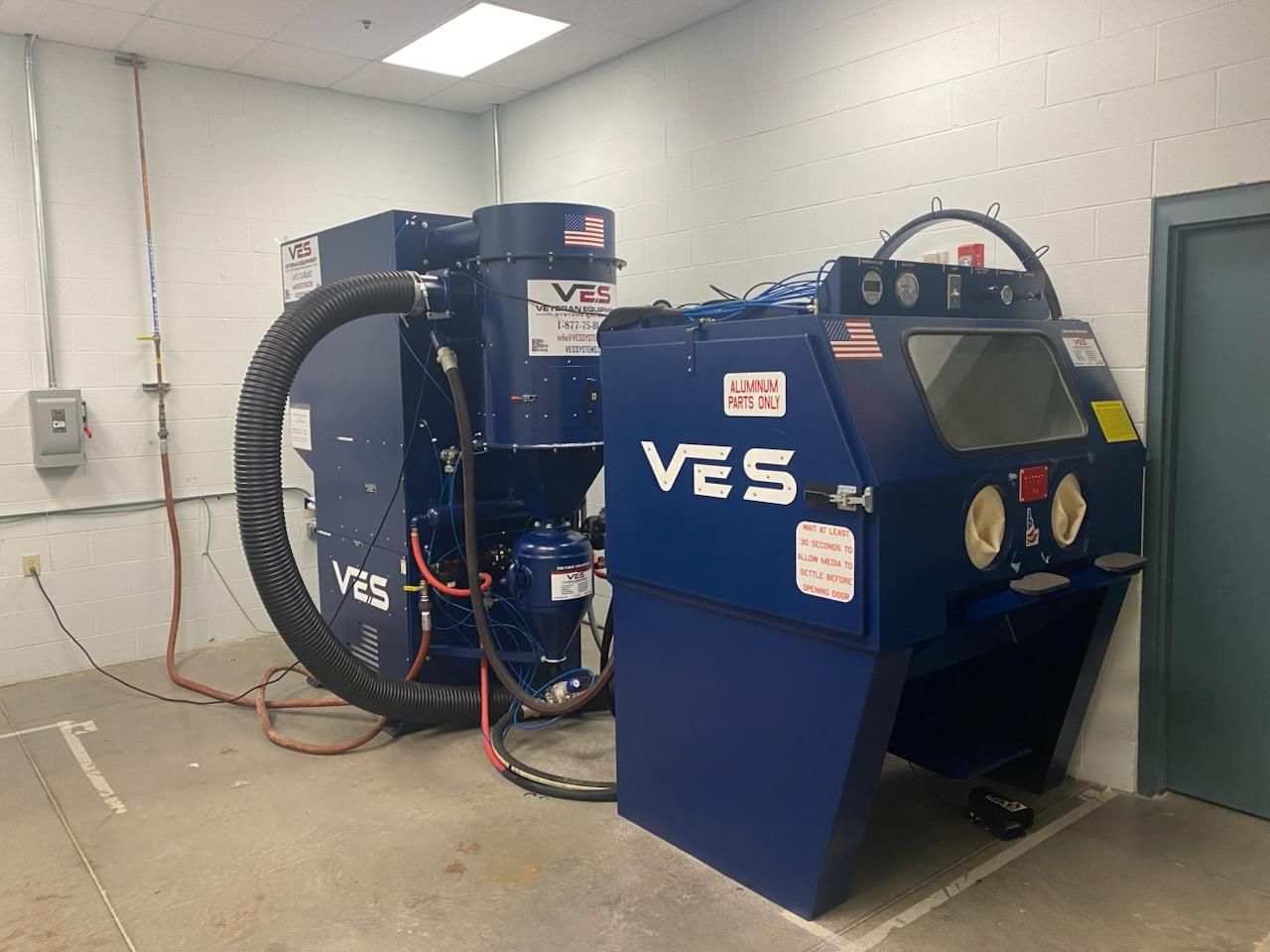

Viper Series 컴팩트 블라스트 캐비닛
Raptor Series의 핵심 기술을 소형화한 컴팩트 블라스트 캐비닛입니다. 30, 36, 48인치 3가지 모델로 제공되며, 공간 제약이 있는 정비 현장에서도 군용 수준의 분진 제어 성능을 발휘합니다.
| 주요 제원 (공통) | |
|---|---|
| 내부 치수 (Viper 36 기준) | W 36" × D 36" × H 36" |
| 작업창 | H 16" × W 35" |
| 송풍기 | 10 HP · 1,300 CFM · 분당 최소 48회 환기 |
| HEPA 필터 | Grade A · 0.3㎛에서 99.99% 효율 |
- Enhanced Clearview 자동 클리닝 작업창 — 작업 중 시야 확보
- 수직 장착 카트리지 필터(총 732 ft²) — 완전한 분진 배출
- 텅스텐 미터링 밸브 + 시각적 유량 지시계
- 도어 공기 퍼지 시스템(DAPS) 기본 적용

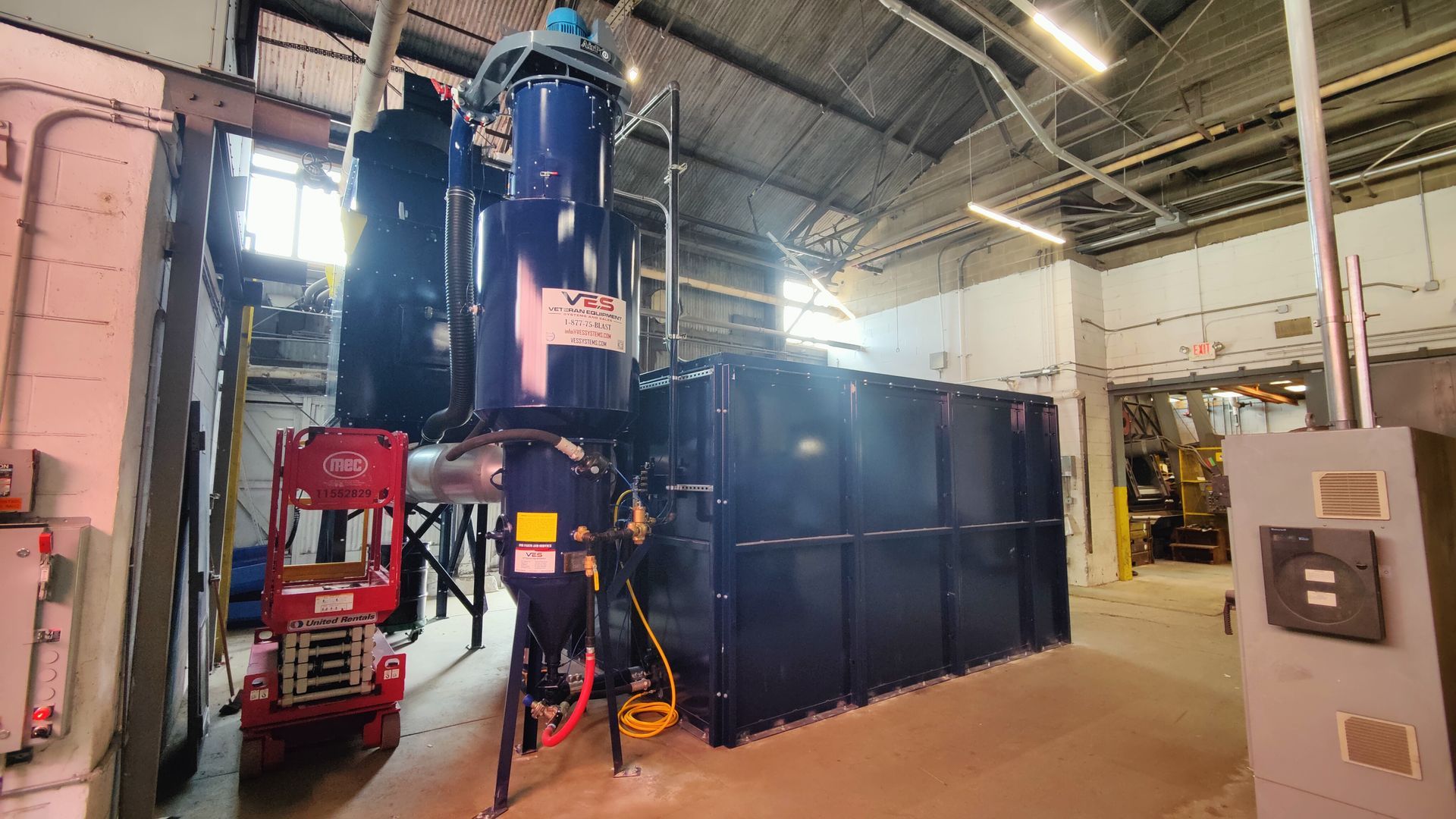

블라스트 인클로저 / 블라스트 부스
수십 년간의 혹독한 운용 환경을 견딜 수 있도록 설계된 맞춤형 블라스트 인클로저입니다. 볼트 조립식 사각 튜브 구조로 용접 취약점을 제거하였으며, 이중 스킨 단열 패널이 소음을 현저히 낮춥니다.
- 12게이지 강판 벽체 + 14게이지 천장 — 수십 년 운용 설계 수명
- 이중 밀봉 인터록 패널 + 이중 스킨 + 단열재 — 소음 저감
- 고강도 LED 조명(적층 안전유리) — 바닥 36"에서 약 100 fc 조도
- 안전 인터락 중장비 스윙 도어 · 인원 출입문 별도 구성
- 단일 접점 제어반 — 회수·환기·조명·비상정지 통합 제어, 선택적 HMI 터치스크린
Gatling 로터리 바닥 회수 시스템
업계 최고 수준의 막힘 방지 설계를 적용한 전체 바닥 공압식 연마재 회수 시스템입니다. Gatling 로터리 방식의 고정압·고속 연마재 이송으로 기존 경쟁사 대비 막힘 문제를 근본적으로 해결합니다.
- 막힘 완전 방지(Clog-Free) 보증 — 고정압·고속 이송 설계
- 터치스크린 제어반 · 구역별 독립 타이밍 설정
- 바닥 격자: 2,000 lbs/ft² 하중 규격 · 통합 와이어 메쉬 이물질 차단
- 모듈식 구조 — 개별 구획 분리 교체로 운용 중단 없이 유지보수
- 지하 매립형 또는 지상형(Above Grade Kit 옵션) 설치 모두 지원

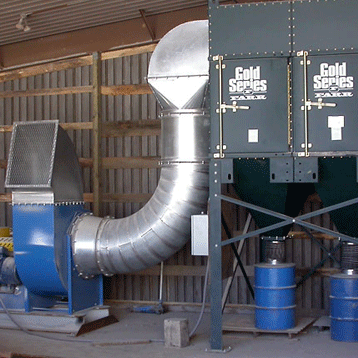

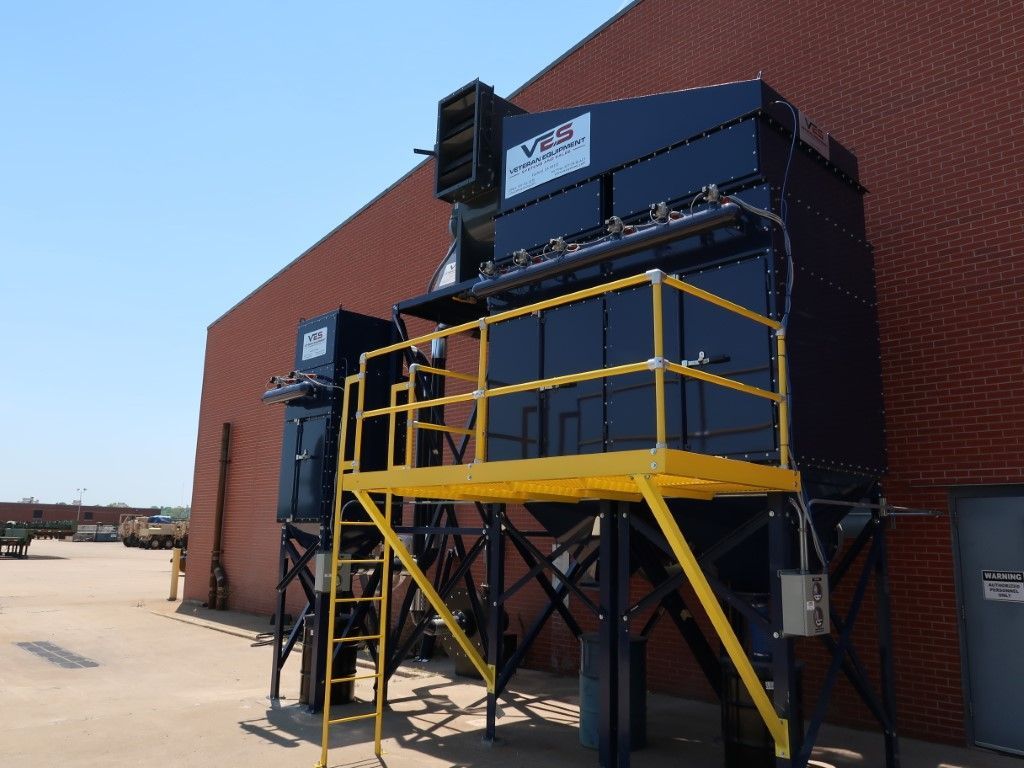

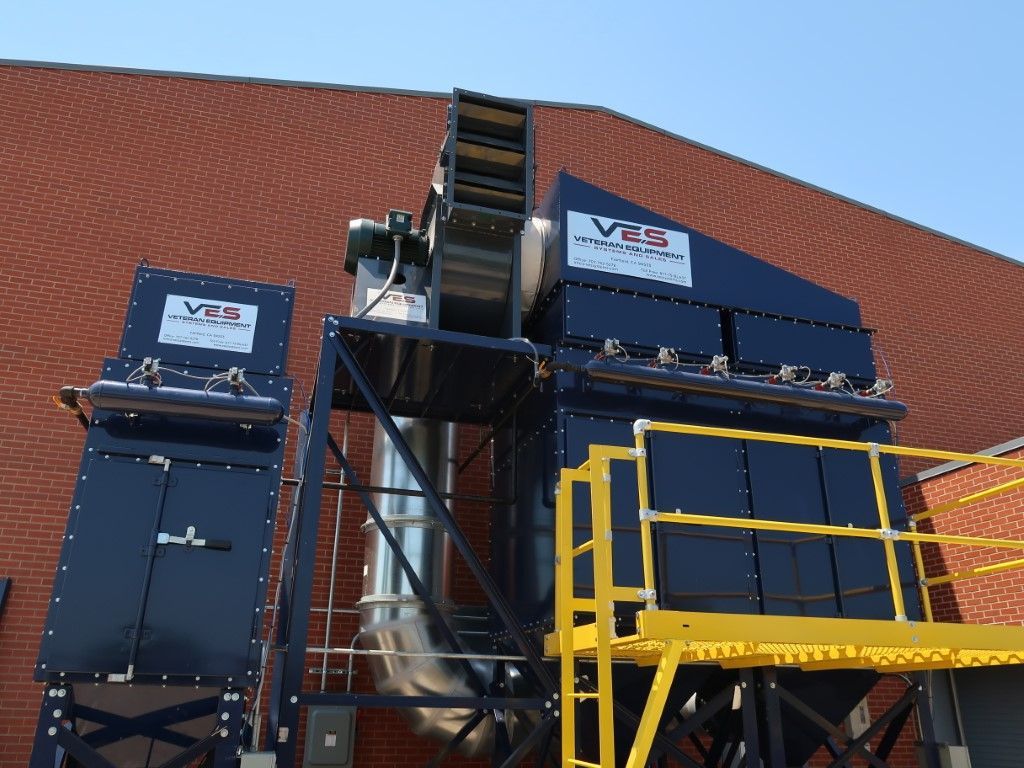

VES 고성능 집진기 (Dust Collector)
의료 수준의 HEPA 여과 성능을 기본으로 제공하는 산업용 집진기입니다. 카트리지 필터의 완전 수직 배치로 분진이 100% 낙하 방출되며, 리벳 없는 설계로 하드웨어 파손 위험을 제거합니다.
- HEPA 등급 — 0.3㎛ 이상 입자 99.97% 포집
- 카트리지 이중 링 씰 — 분진 우회(Blow-By) 원천 차단
- 광전식 압력 게이지 + 전자식 역방향 펄스 에어 — 자동 필터 세정
- 슬라이드 게이트 밸브(내부 와이퍼 씰) · 가스켓 폐기물 드럼 뚜껑 — 누출 제로
- 모듈식·확장형 구조 — 가동 중 필터 교체, 향후 용량 확장 가능

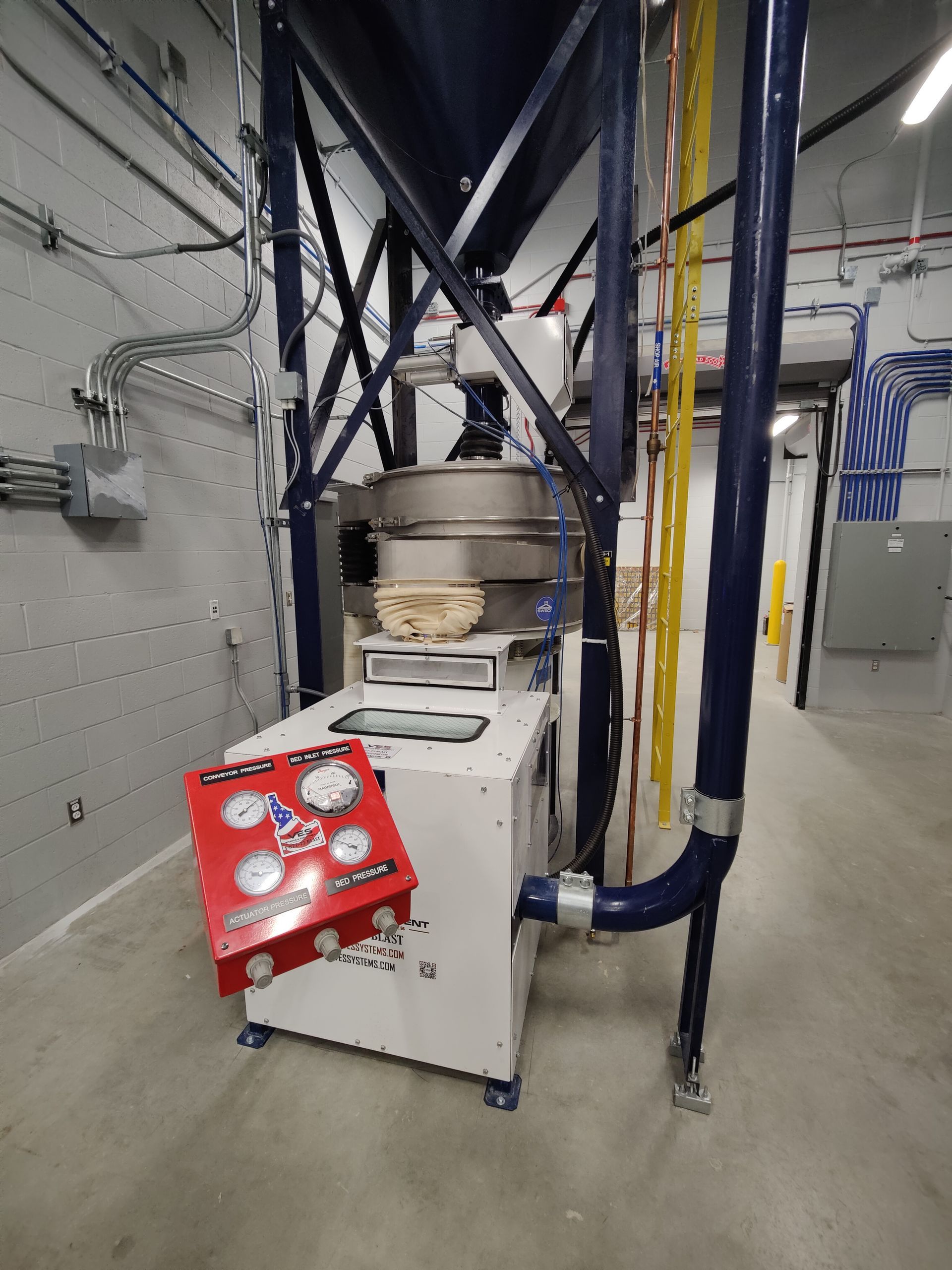

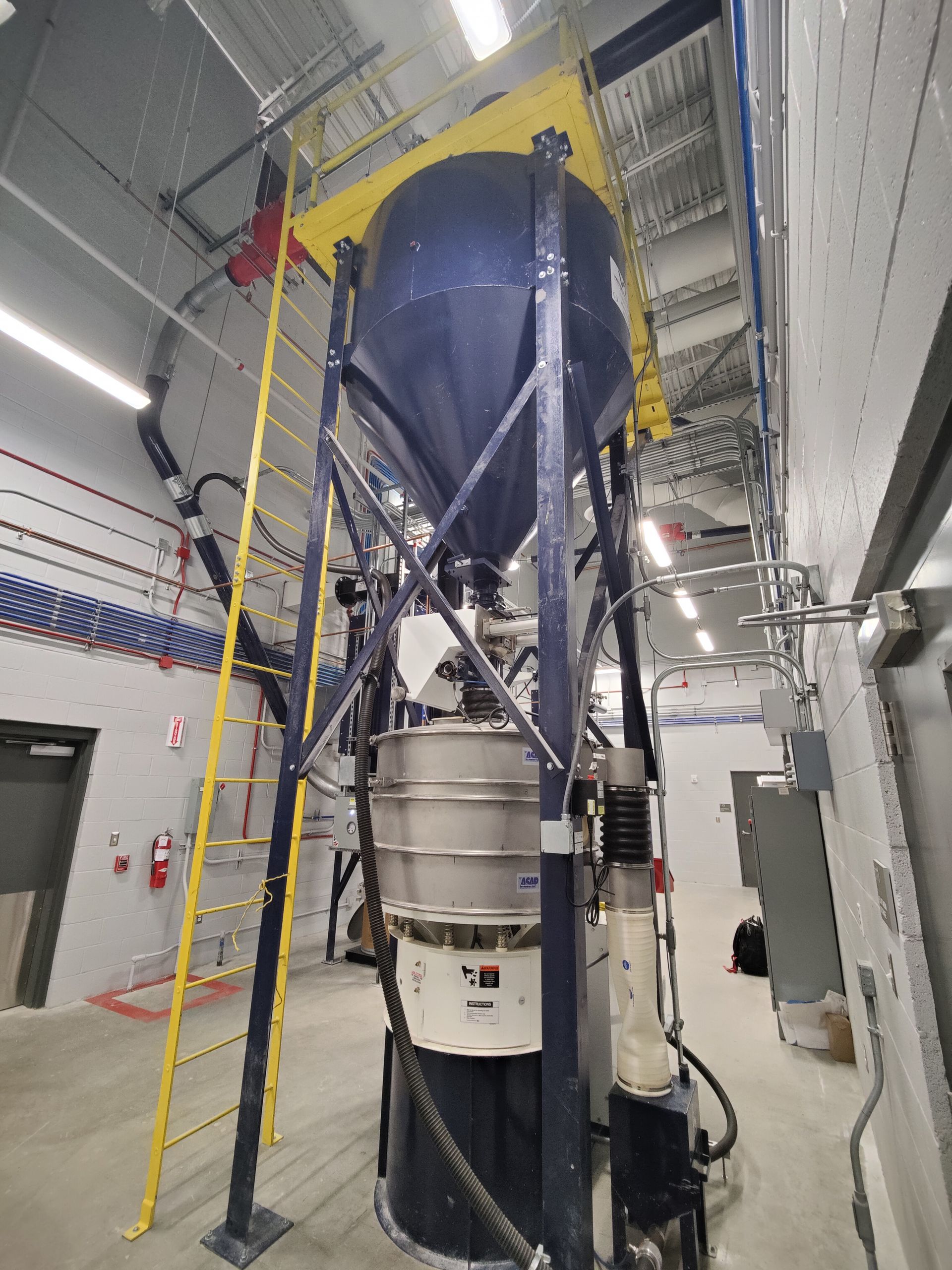

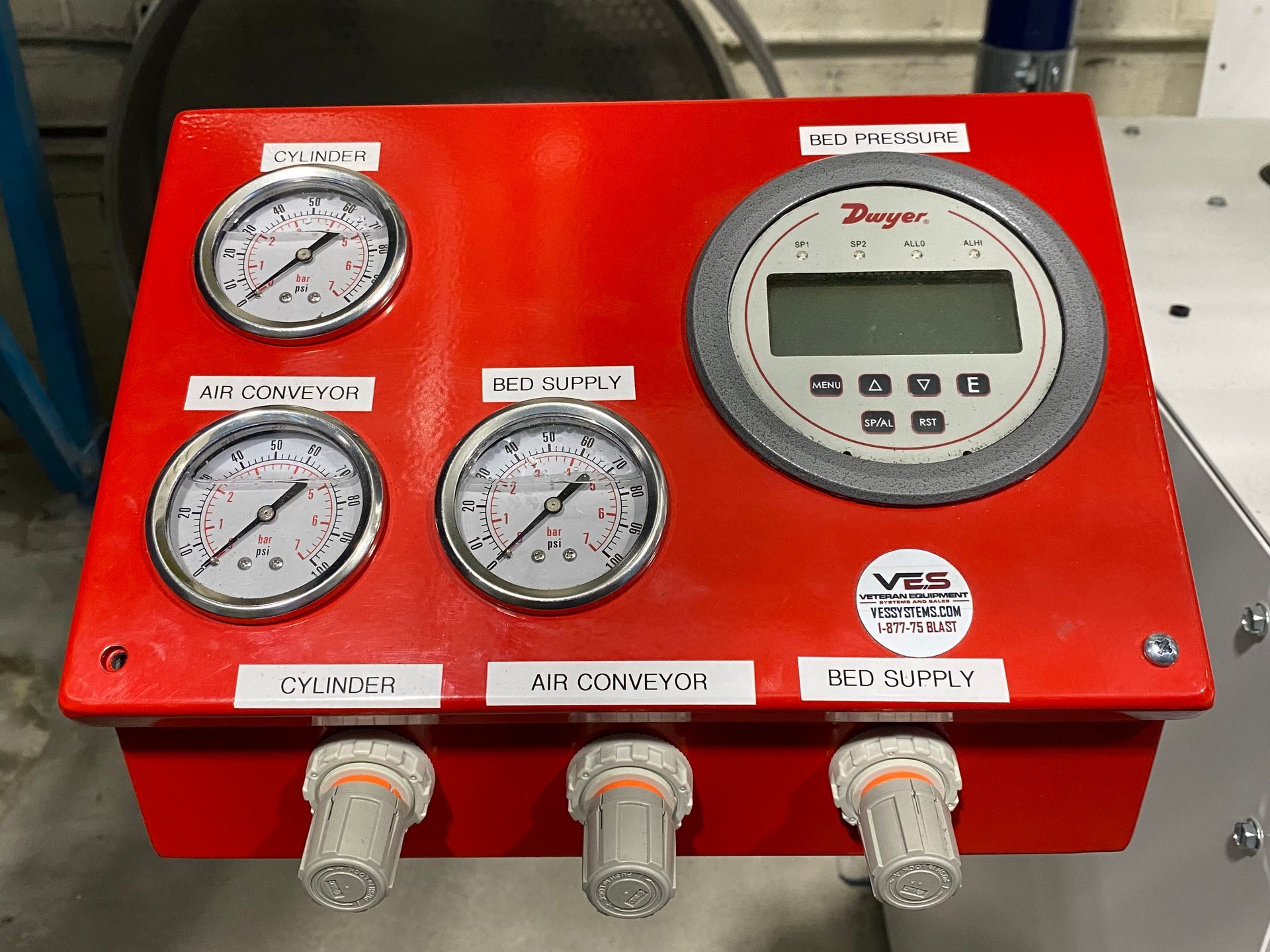

고밀도 입자 분리 시스템 (HDPS)
항공 우주 전용으로 개발된 연마재 회수·오염 제거 시스템입니다. 진동 선별, 자기 분리, 유동층 기술을 결합하여 사용된 연마재에서 이물질·철분·파쇄된 미세 입자를 자동으로 제거하고 재사용 가능한 연마재만 선별합니다.
| 주요 제원 | |
|---|---|
| 전체 높이 | 22'9" (약 7m) |
| 바닥 면적 | 12' × 9' (3.7m × 2.7m) |
| 회수 속도 | 100 lb/min (약 45 kg/min) |
| 고밀도 입자 제거 | 30 lb/min (1,800 lb/hr) |
| 소비 공기량 | 178 CFM @ 100 psi |
| 전원 | 24A @ 460V, 3상, 60Hz |
| 적용 규격 | TO 1-1-8 항공 연마재 청결도 기준 |
- 듀얼 스크린 3단 진동 선별기 + 정전기 방지 이온화 장치
- 희토류 자기 분리기 — 3열 자석 배열, 철분 자동 제거·자가 세정
- 알루미늄 옥사이드 구조의 유동층 — 고내마모성, 고습도 환경 대응
- 100 ft³ 호퍼 · 상하한 레벨 센서 · 자동 과충전 방지

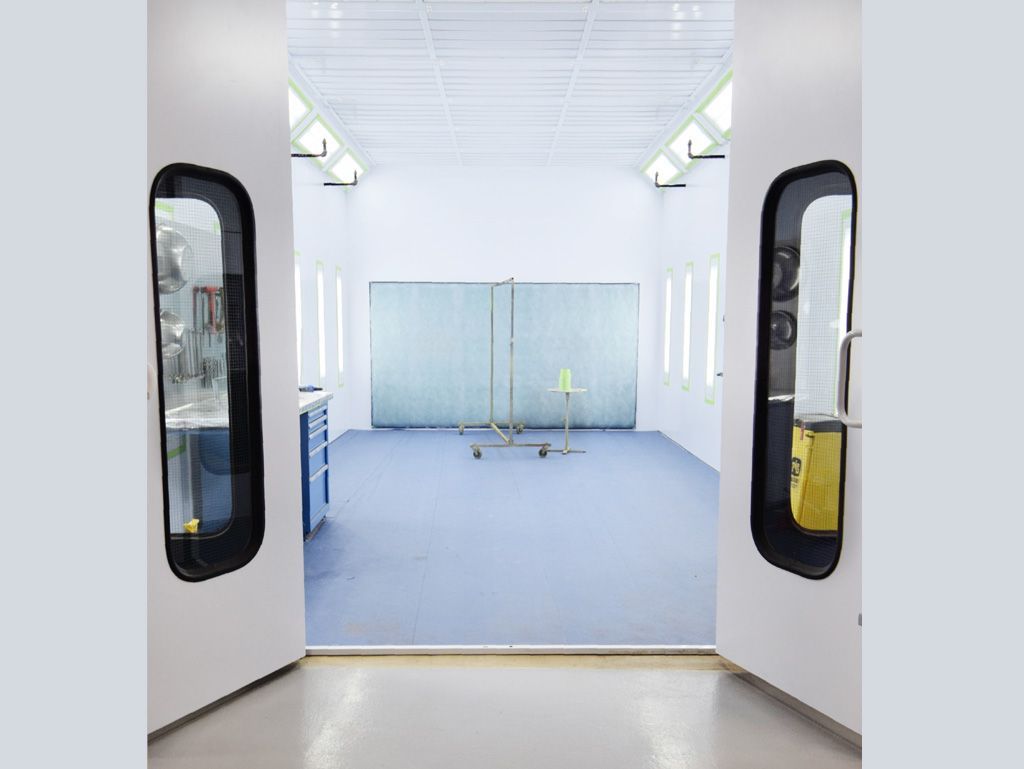

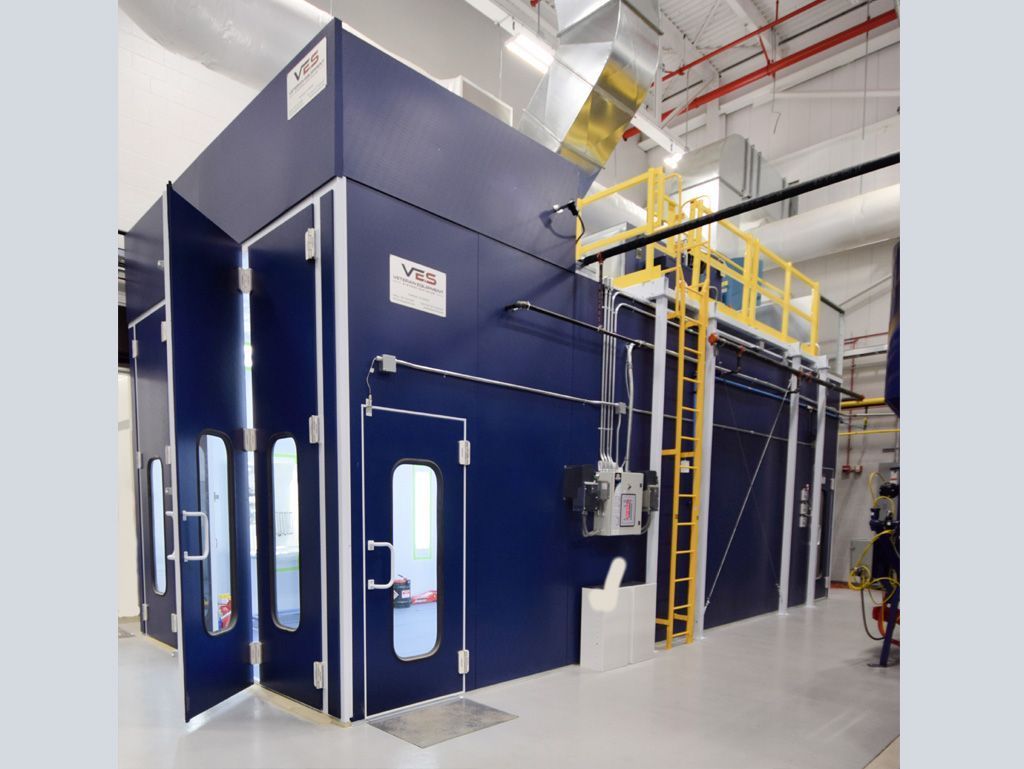

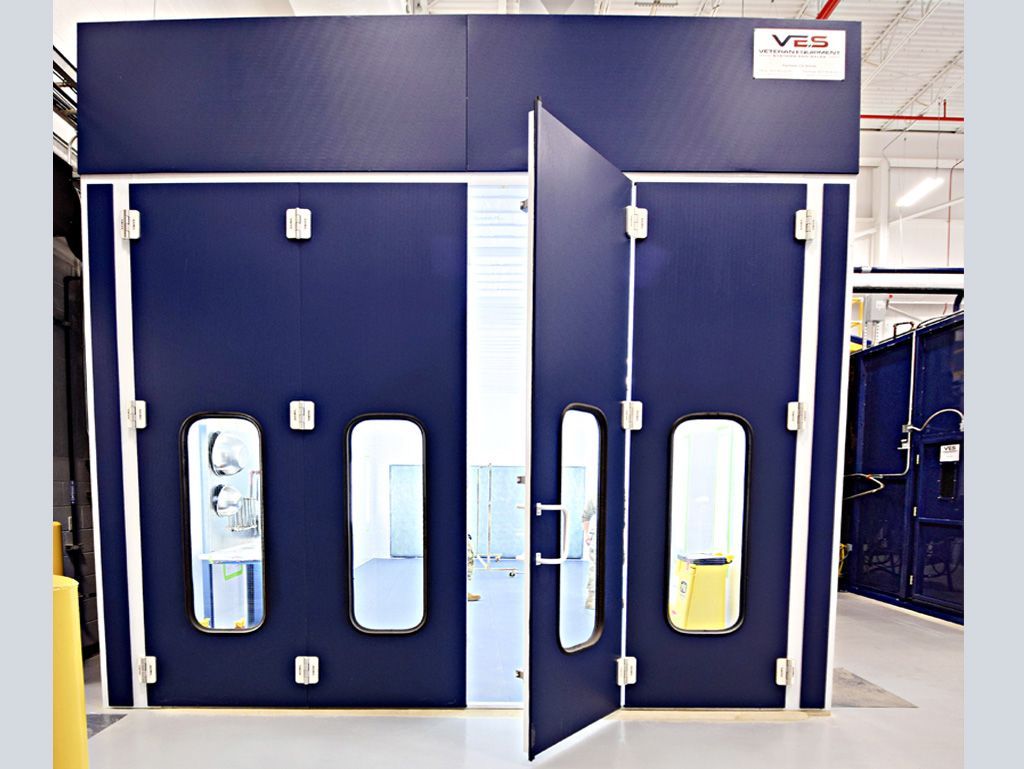

페인트 스프레이 · 분체 도장 부스
군용 규격 TO 1-1-8을 포함한 각종 규정을 충족하도록 정밀 설계된 도장 부스입니다. 세미 다운드래프트 100 FPM 기류로 균일한 도장을 구현하며, SmartPad PLC가 5가지 운전 모드를 자동으로 제어합니다.
| 주요 사양 | |
|---|---|
| 기류 | 세미 다운드래프트 100 FPM 수평 기류 |
| 최대 온도 | 160°F (80/20 재순환 — 경화 가속) |
| 배기 필터 | 3단계 필터 — 2㎛에서 크롬산염 98% 제거 |
| 제어 시스템 | SmartPad PLC 터치스크린 5모드 자동 제어 |
| 패널 구조 | 20게이지 단열 프리코팅 패널 · 강성 강철 프레임 |
- 5가지 운전 모드 — 분무(Spray), 플래쉬(Flash), 퍼지(Purge), 베이크/경화(Bake/Cure), 냉각(Cool Down)
- 유휴 모드 시 풍량 50% 자동 감소 — 에너지 절약
- NESHAP 준수 · 자동 압력 균형 · 필터 부하 모니터링
- NFPA-33 · TO 1-1-8 군용 규격 · 각 주/지방 안전 규정 준수

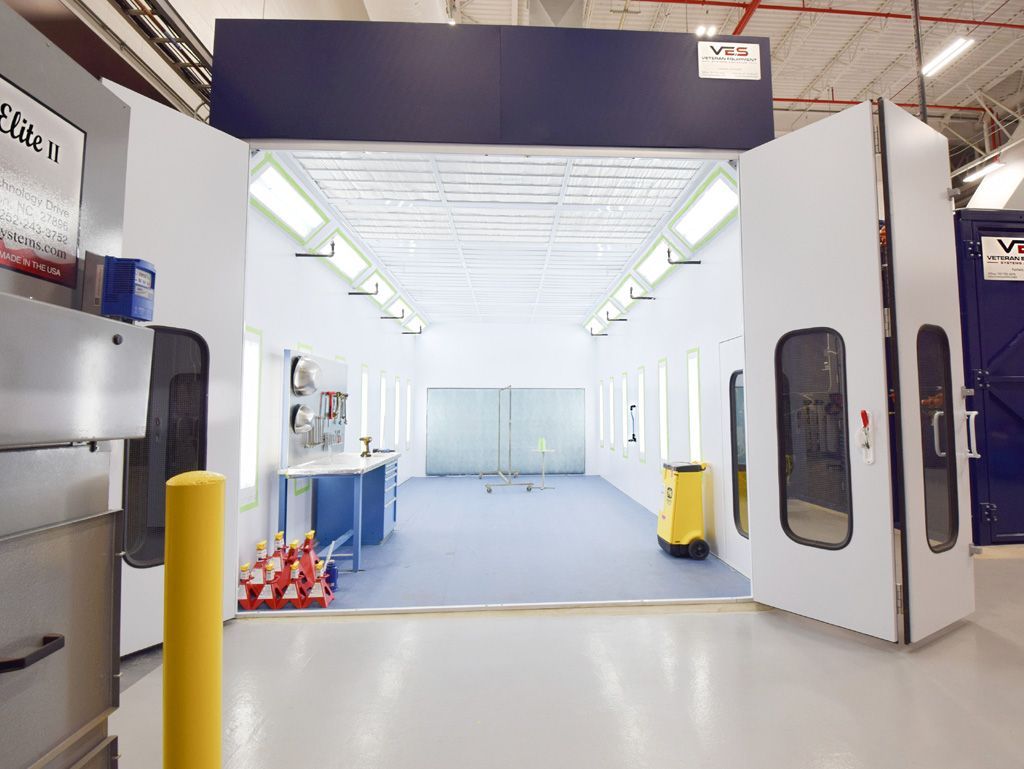

NSN 히팅 세미 다운드래프트 스프레이 부스
미 국방부 국가재고번호(NSN)로 등록된 가열식 세미 다운드래프트 스프레이 부스입니다. 12인치 윈도우 기반 PLC 터치스크린과 19,000 CFM 가열 공기보충 장치(AMU)를 탑재하여 군 정비 시설 표준 도장 작업에 즉시 적용 가능합니다.
| NSN Specs | |
|---|---|
| 치수 | W 14' × H 11'5" × L 28' |
| AMU 풍량 | 19,000 CFM 가열식 자동 압력 균형 |
| 제어반 | 12인치 윈도우 기반 PLC 터치스크린 |
| 배기 필터 | NESHAP 319 필터 어레이 |
페인트 믹싱룸 / 페인트 키친
도장 작업의 일관성과 품질을 보장하기 위한 도료 혼합 및 보관 전용 시설입니다. 군용·항공 우주 분야의 엄격한 품질·안전 기준에 맞춰 맞춤 설계되며, 특수 작업 흐름에 최적화된 레이아웃을 제공합니다.
- 고성능 환기 시스템 및 우수한 분진 제어
- 군용·항공 규격(TO 1-1-8) 충족 유연 레이아웃
- 도장 품질 일관성 보장 — 정밀 도료 계량·혼합·보관 환경
- 전용 시설 설계 컨설팅 제공 (SB Engineering 통해 문의)

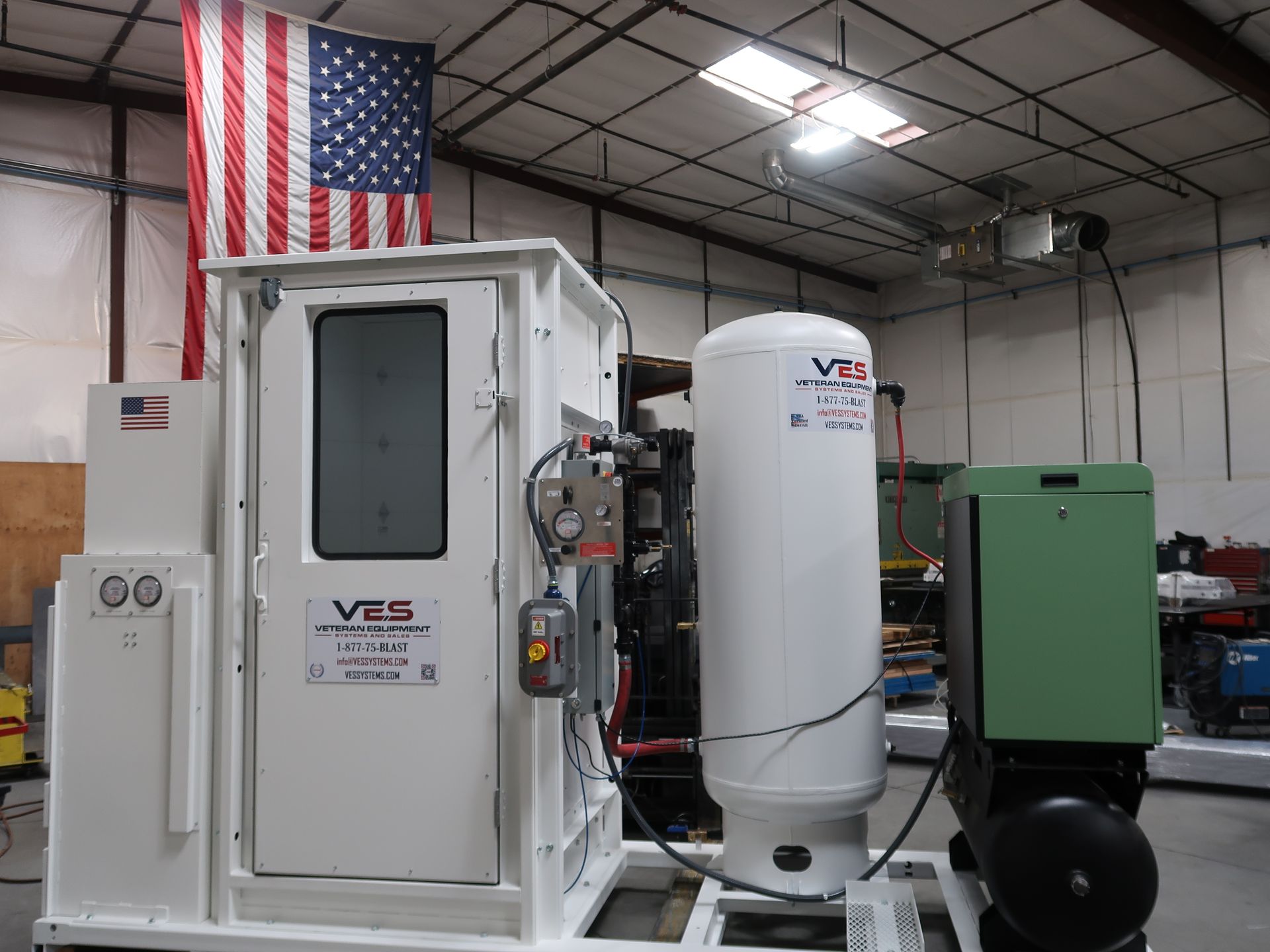

Tempest Cat II — NIOSH 인증 인원 에어 샤워
NIOSH(미국 산업안전보건연구원)와 협력하여 개발된 인원 오염 제거 시스템입니다. 카테고리 2 허리케인 수준의 기류로 작업자가 작업 구역을 떠나기 전 유해 분진과 입자를 완전히 제거합니다. 18초 내 85% 이상의 분진 제거 효율을 보장합니다.
| 주요 제원 | |
|---|---|
| 기류 | 2,500 CFM 균형 기류 |
| 분진 제거 효율 | 18초 내 85% 이상 제거 |
| HEPA 필터 | 의료용 HEPA — 0.3㎛에서 99.99% 효율 |
| 1차 필터 | MERV 8 프리필터 |
| 구조 | 12게이지 강판 · 사각 튜브 프레임 |
| 운전 방식 | 인버터(VFD) 소프트 스타트 |
- 1, 2, 3도어 모듈식 구성 — 설치 공간 및 인원 흐름에 맞게 선택
- 지속 음압 유지 — 오염 공기 외부 유출 완전 차단
- NEMA 4 옵션 — 야외 설치 가능
- 단일 접점 전원(50Hz/60Hz 대응) · 포크리프트 운반 단일 스키드 출하
- 비갈림 아연도금 바닥 격자 · 이중 스킨 통과 도어
- 전용 압축기·발전기 옵션 추가 가능

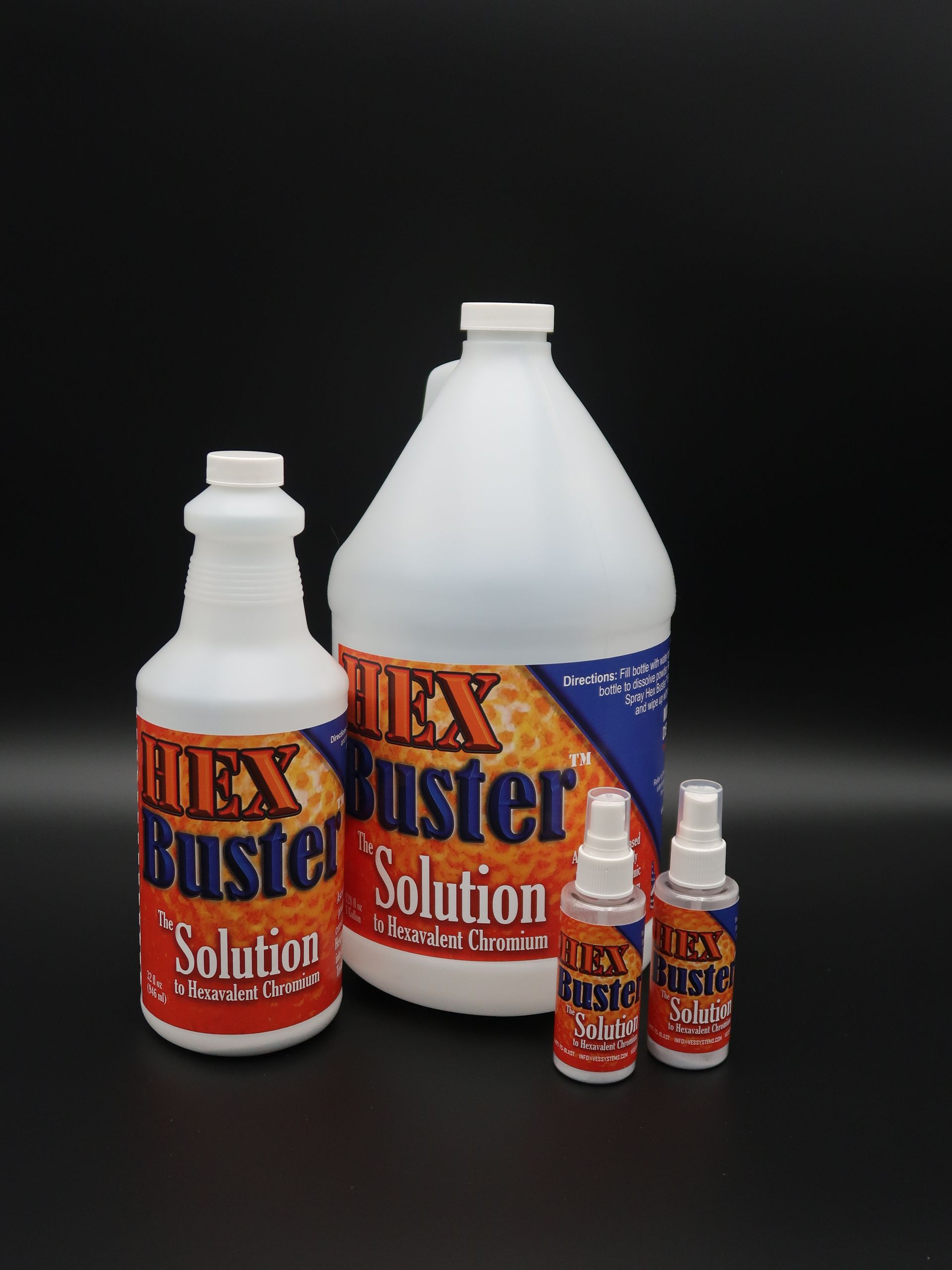

Hex Buster™
6가 크롬(Cr(VI))의 탐지, 중화, 세정, 오염 방지를 위한 제품군입니다. 아스코르브산 기반의 첨단 기술로 위험한 6가 크롬을 무해한 3가 크롬으로 전환하며, 독립 실험실 시험에서 Cr(VI) 99% 이상 저감 효과가 확인되었습니다.
Solution
핸드 솝
흡수재
- 아스코르브산 기반 — Cr(VI) → Cr(III) 전환, 독립 실험실 99% 이상 저감 확인
- 용접, 도금, 코팅, 샌딩, 도장 작업 오염 세정에 사용
- VES 블라스트 캐비닛 전 모델에 Hex Buster 키트 기본 포함
- SDS(안전보건자료) 제공 · 전 제품 미군 규정 준수
SB Engineering의 V.E.S. 장비 지원 서비스
단순 납품을 넘어 설계부터 사후 유지보수까지 전 과정을 책임집니다.
시설 설계 · 레이아웃
현장 실측 및 작업 요건 분석을 통해 최적의 장비 배치와 시설 레이아웃을 설계합니다. CFD 시뮬레이션 기반 기류 최적화 서비스도 제공됩니다.
철거 · 설치
기존 장비 철거부터 신규 장비 설치, 시운전까지 원스톱으로 진행합니다. V.E.S. 공인 기술자 현장 지원 서비스를 제공합니다.
예방 정비 · 수리
정기 점검 계약 및 돌발 수리 서비스를 제공합니다. 국내 부품 재고 확보로 신속한 부품 교체가 가능합니다.
교육 훈련
장비 운용 및 유지보수 교육을 제공합니다. 안전 규정 및 6가 크롬 오염 제거 절차 교육을 포함합니다.
부품 · 소모품 공급
필터, 카트리지, 글로브, 창문 필름 등 V.E.S. 장비 전용 순정 부품 및 소모품을 국내에서 직접 공급합니다.
인증 도면 · 문서
군납 및 규정 제출용 인증·스탬프 도면, 엔지니어링 문서를 제공합니다. 미 공군 AFCCRG 규정 준수 확인서 포함.
V.E.S. 장비 도입 문의
필요한 장비 종류와 설치 환경을 알려주시면 최적의 구성과 견적을 제안해 드립니다.
군납(NSN) 구매 절차 지원도 가능합니다.
